| 适用范围 | 广电 |
|---|---|
| 用途 | 校园电视制作 |
| 品牌 | 天影视通 |
| 型号 | TY-HS500 |
| 加工定制 | 否 |
产品特点:

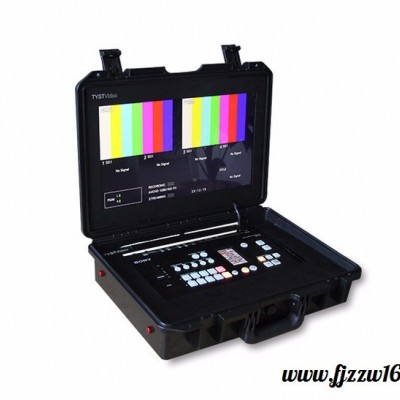

HS-MCX500为8通道4切换便携式移动演播室，采用便携式轻巧、便利移动的优点，内含8通道视频输入接口，4通道切换台、17.3寸液晶屏幕，网络直播及视频录制，提供用户更轻量的感受体验。HS-MCX500整合多机位导播切换台系统功能，除了画面切换操作，更具有字幕DSK和画中画功能，另外更有多组参数预存键，便于不同节目型态的操作使用。
此外更增添易于操作的视频流媒体和录像功能，相当适合专业视频制作人员，可同时流媒体直播现场视频并录制高质量版本方便后期编辑使用。将HS-MCX500的使用范围提升至户内虚拟棚及户外现场导播皆可通 用，让多机位摄像的导播作业更加容易。
系统参数| 名称 | 规格 | ||
|---|---|---|---|
| 可选切换台 | MCX-500（下面为此款切换台参数）,SE-500HD,SE-650,SE-700 | ||
| 电源要求 | DC 12V, Approx. 23W | ||
| 监视器尺寸 | 17.3寸LCD 1920*1080分辨率 | ||
| 切换台尺寸（宽 x 高 x 深） | 362 × 43.5 × 206 mm（近似值） | ||
| 切换台重量 | 大约 2.1 千克 | ||
| 便携箱尺寸 | 3U | ||
| 整体重量 | 6.2kg | ||
| 系统参数 | |||
| 视频格式 | 1080/59.94i Hz (60i)， 1080/50i Hz (50i) | ||
| 流媒体传输协议 | AVC/RTMP (Ustream) | ||
| 视频录制 | |||
| 格式 | AVCHD | ||
| 介质 | Class 4以上SD, SDHC, SDXC 存储卡 | ||
| 切换台功能 | 输入： 8 个主视频输入 ＋ 标题、4 个通道 1 个 M/E + 2 个键控器（1 个画中画，1 个标题） 输出： PGM Output, Multi View Output | ||
| 键控器类型 | 亮度键/色度键 | ||
| 调音台 | |||
| 功能 | 输入 模拟立体声 (x1) / 立体声嵌入式音频输入 (x4) 混合： 立体声混合 (x5) 输出 PGM（立体声）(x1) | ||
| 视频输入 | |||
| HD-SDI | BNC (x4)、75 Ω、3G SDI/HD/SD | ||
| SD-SDI/CVBS | BNC (x2)，NTSC/PAL | ||
| 字幕标题 | D-Sub Shrink 15-针 (x1)（母） | ||
| 视频输出 | |||
| HD-SDI | BNC（x1，PGM）75 Ω、1.5 Gbps、270 Mbps | ||
| HDMI | HDMI (Type A) (x1, PGM) (720x480/576p, 1280x720p, 1920x1080i/p) | ||
| SD SDI/CVBS | BNC (x1) | ||
| 音频输入 | |||
| 嵌入式音频输入 | SDI/HDMI 16bit, Sampling；48HKHz | ||
| 模拟输入 | XLR/TRS 组合型（（CH-1，CH-2）） | ||
| 音频输出 | |||
| 嵌入式音频输出 | SDI/HDMI 16bit, Sampling；48HKHz | ||
| 模拟输出 | 耳机插孔（CH-1、CH-2） | ||
| 耳机 | 立体声迷你插孔 (x1) | ||
| 其他接口 | |||
| LAN | RJ-45（x2，PC UI 流媒体传输）、 | ||
| USB2.0 | USB miniB 型 (x1) | ||
| 耳机 | 立体声迷你插孔 (x1) | ||
| 计数器 | D-Sub 9 针 (x1)（公） | ||
