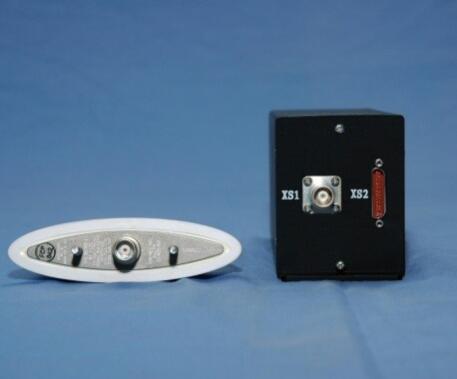

小型S模式应答机

小型化S模式应答机接收来自天线口的1030MHz询问信号，下变换至60MHz中频信号后，检出询问脉冲信号，并对接收的中频信号进行DPSK解调；S模式应答机对视频检波信号、DPSK信号进行采样处理后，判断其询问模式并产生数字应答信号。应答信号经PPM调制和功率放大后输出至天线端。

产品功能

1)    应答空中交通管制地面站发出的A模式、C模式、MA/S模式全呼叫、MC/S模式全呼叫、S模式询问；
2)    可扩展S模式数据链能力：2级S模式数据链能力；具备ADS-B OUT功能，支持DF17、DF19数据格式，并可软件升级到3级；
3)    每秒一次自动发送1090MHz的间歇广播信号；
4)    以规定间隔自动发送1090MHz的扩展间歇广播信号，内容包括本机地址、飞行识别码、位置、状态、高度、航向等本机飞行信息；
5)    具有与载机同频段设备闭锁交联的能力；
6)    具有BIT功能，连续监控是否出现应答机内部故障以及输入数据源错误。
