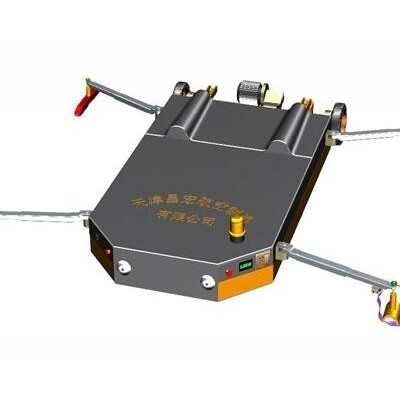

滑撬式直升机遥控拖车简介
拖车名称 | 滑撬式直升机托运车 | 型号 | CH-ZT-01 | |
自重 | ≤1100kg | 外形尺寸 | 1310x2500x330(h) | |
拖运飞机重量 | 空载≤4T | 拖运方式 | 遥控,整体提升后拖运 | |
适用机型 | 滑撬式直升机 | |||
架体结构 | 架体为整体型钢结构,由主体结构挑出四个臂杆,臂杆由成品钢构件构成,臂杆拉动提升杆。车体上平台为压花钢板,分组设置区域可拆卸,以便于检修和维修。 | |||
与飞机紧固 方式 | 从平台挑出前后两组四个臂杆,后两个臂杆悬挂可以卡入两个吊耳之间的吊件,当吊件卡入到吊耳后,用销钉与滑撬连为一体。前臂杆为成品钢构件,端头设一个半圆式钢扣碗,内附橡胶,对应一侧设打包带卡扣,当接触到滑撬后扣碗扣住滑撬,用打包带绕滑撬卡紧在卡扣上而连为一体,以防止前部翘起。这样,前后两组吊臂即与飞机两根滑撬固定为一个整体。 | |||
提升系统 | 平台为一个整体起升结构,起升分前后两个部分进行。先固定滑撬后端,再固定前端臂杆。然后,起动两个顶机构将飞机托起。 | |||
行走系统 | 密封胶体铅酸蓄电池做为动力源驱动后桥电机而使车辆移动。后桥为差速单轴式结构,行走速度小于5KM/h。车体转向就位利用前轮转向获得,采用遥控式控制模式。 | |||
安全防护 | 车身平台前端设警示灯,当车辆行走时警示灯闪烁提示。 | |||
随车配置 | 车身设照明灯,便于夜间作业;设电源开关和急停开关以便于应急安全作业。车身在适当位置设置工具盒,存放工具、充电器和遥控器。 | |||
外观 | 车身涂装色调与标识,与客户商定。 | |||
