| 产地 | 陕西西安 |
|---|---|
| 额定电流 | 5A |
| 额定电压 | 500V |
| 接触电阻 | 5 |
| 接口类型 | AC/DC |
| 芯数 | 2 |
| 应用范围 | 航空 |
| 品牌 | 西安骊创 |
| 型号 | Y11X-0804TJ2 |
温馨提示：电子产品价格均以当天报价为准，拍前联系，谢谢！
由于行业关系 产品流通性大 经常会造成缺货 购买前请先与卖家确认。
联系人：张玲玲电话：17382575821微信同号
QQ：3456603385

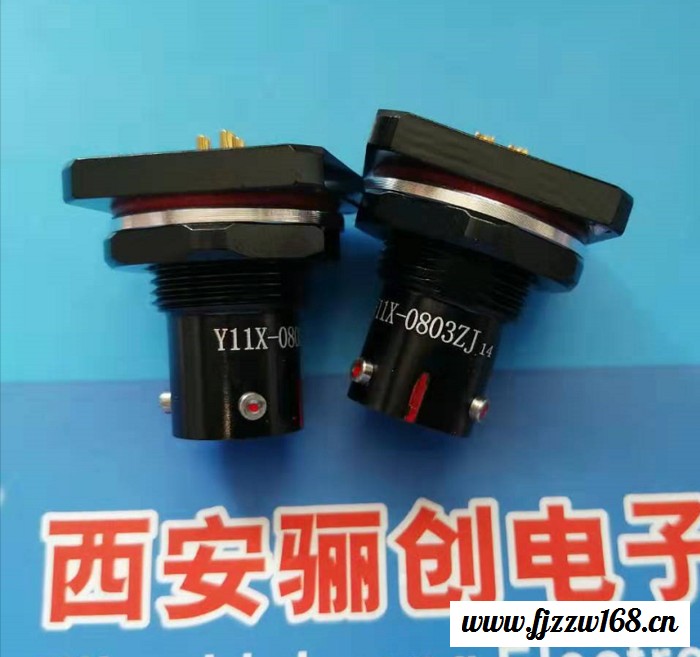

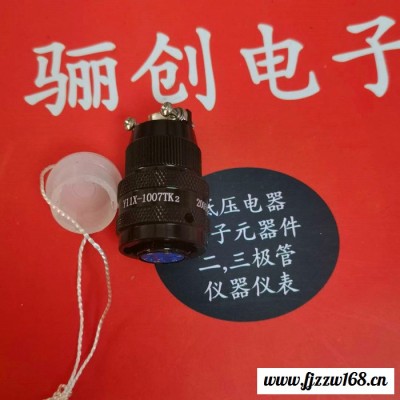

Y11系列圆形密封电连接器
Y11系列圆形电连接器适用于战略战术系统、航天卫星系统、航空航海运输工具、地面发射和接收系统、高能高热工业系统、通讯和测试系统、工交电力系统等的电讯号连接。
本产品是具有快速连接和快速分离、体积小、重量轻等诸多优点的内卡口式锁紧的圆形电连接器。接触件为焊接式，壳体有屏蔽和非屏蔽两种，有一般密封和高真空、高压密封，还具有防尘和防雨的性能。插座密封有灌胶密封和玻璃封结二种类型，安装方式有法兰盘式、螺母固定式以及穿墙式等。
简 介
● 符合GJB101A(MIL-C-26482)Ⅰ系列
●卡口式快速连接
●接触件端接形式为焊接
● 体积小、密度高，耐环境好
产 品 性 能
机械性能
● 壳 体： 铝合金（X类、P类、P*类）、铁镍合金（H类）、铜合金（S类）、不锈钢（D类）
● 镀 层： X类 黑色阳极化，非导电外壳
P类 化学镀镍，导电外壳
P*类 镀镍，导电外壳
H类 镀镍，导电外壳
S类 镀镍，导电外壳
D类 抛光，导电外壳
● 绝 缘 体：热塑性工程塑料
● 橡 胶 垫：硅橡胶材料
● 接 触 件：铜合金镀金、铁镍合金镀金（仅H类）
● 正弦振动： 10～50Hz 双振幅2mm
50～2000Hz 加速度196m/s2
● 随机振动：功率频谱密度为40m2/s4Hz
均方根值为239.1m/s2
● 冲 击 ：加速度980m/s2
● 机械寿命： 500次（P类250次）
电气性能
●接触件特性
| 插配直径（mm） | φ1 | φ1.5 | ||
| 额定工作电流(A) | 5 | 10 | ||
| 焊杯孔径（mm） | φ1.4 | φ1.4 | ||
| 材 料 | 铜合金 | 铁合金 | 铜合金 | 铁合金 |
| 接触电阻（mΩ） | ≤5 | ≤15 | ≤3 | ≤10 |
●绝缘电阻： MΩ
| 标准大气条件 | 潮湿条件 | 淋雨条件 | 高温条件 |
| ≥3000 | ≥20 | ≥20 | ≥500 |
●耐电压： Vrms
| 标准大气条件 | 低气压条件 | 湿热条件 |
| AC 1500 | AC 200 | AC 500 |
● 外壳间电连续性：
外壳导电性不大于200mΩ
●电磁干扰（P类）： 800MHz时，衰减45dB
环境性能
● 工作温度： -55℃～+125℃
● 工作气压： 101.33kPa～4.39KPa
● 相对湿度：（40±2）℃时相对湿度90%～95%
● 耐 盐 雾： 48h（P类、X类、P*类、H类）、96h（S类）、500h（D类）
●
淋 雨： 降雨量5mm/min
●密
封性：灌胶密封插座 0.2Mpa
玻璃封结插座 不大于1×10-5Pa·L/s
型号标志
| 代号 | Y | 11 | X | Ⅱ | - | 20 | 41 | Z | J | 10 | - | 2 |
| 序号 | ① | ② | ③ | ④ |
| ⑤ | ⑥ | ⑦ | ⑧ | ⑨ |
| ⑩ |
① 圆形电连接器
② 设计序号
③ 类别号：X-橡胶密封,H-玻璃封结（插座）,P-屏蔽胶封,P*-S-铜壳体胶封,D-不锈钢壳体胶封
④ 绝缘安装板位置变换号：Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ，Ⅰ号位不标识
⑤ 壳体号：08、10、12、14、16、18、20、22、24
⑥ 芯数：4、5、7、8、10、12、16、19、21、26、32、41、55、61
⑦ 电连接器类别：T-插头，Z-插座
⑧ 接触件类型：J-插针，K-插孔，S-穿墙式插针孔
⑨ 插座安装方式：10-方形法兰盘式，11-圆形法兰盘式，14-螺母固定式
⑩ 电缆罩形式：2-夹线板式
? 一般情况下Y11X为铝合金黑色外壳，Y11P为铝合金银白色外壳，Y11S为铜合金外壳，Y11H为玻璃烧结密封插座
注：⑨-插座安装方式标志只有插座有，插头无该标志。
