首页 > 供应产品 > 免焊接面板模块rj45网络防水连接器网络防水插头rj45网络航空插头
免焊接面板模块rj45网络防水连接器网络防水插头rj45网络航空插头
产品: 浏览次数:733免焊接面板模块rj45网络防水连接器网络防水插头rj45网络航空插头
单价: 面议
最小起订量:
供货总量:
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2021-05-14 16:20

详细信息

产品介绍

  • 05










    • 产品特点

    •       本品采用的通讯材料是标准的、通用的5类、超5类以及6类线缆。我们由技术精湛的防水连接器工程师通过特殊的技术处理、高端的生产设备支持将此类线缆通过精美的尼龙加纤外壳保护,简单、方便、快速地转换为具备防水防尘,可在恶劣环境下持续使用的RJ45网络防水连接器。我们所自主研发的RJ45网络防水连接器具备超强的防水性能,在使用过程中传输信号不受影响。我们的RJ45网络防水连接器可以达到IP67防水等级,其应用领域非常广泛,如家喻户晓的LED显示屏、公共场所无处不在的闭路监控系统、现代化通讯设备等等。


    • 产品信息

    • 名称: RJ45网络防水连接器

    • 品牌:WXM威轩曼

    • 系列号: WXM-161

    • 型号:M20


           RJ45网络防水连接器





产品实拍图

  • undefined

    尼龙材质 有耐腐蚀、耐高温、耐严寒等特点

  • undefined

    插针采用铜镀金的加工工艺,保证连接的可靠性







产品描述及尺寸参考图

一、产品描述



1、RJ45六类模块网络防水连接器,非屏蔽黑色,质量好 AAAAA级。



2、新型外观设计,薄型的外形尺寸可以增加插座的口密度,支持高密度安装,使用冲压工具,使安装更简单,更一致。



3、性能超过 TIA /EIA和 ISO六类标准。



4、使用标准冲压工具 90度或 180度安装。



5、带安装护套,减轻线缆弯曲,稳固线缆。



6、特殊触点:提供优越的连接性能。



7、连接器外壳:采用工程尼龙料 PA6材料,使用于-45℃-125℃耐温。



8、减少线缆解开长度,增大线对间距,提高近端串拢性能。



9、端子设计,易于分离线对。



10、通用线序标签清晰,支持 T568AT T568B端接线序。



11、特点:接线方式免焊接,水晶头与插座快速连接,本产品有户外防水。



1

芯数

8P

11

接线方式

V 卡冲压接

2

额定电流

0.2A

12

最大入线直径

OD  7.0mm

3

额定电压

36V

13

插座触点

铜:镀金

4

工作耐压

DC1000V , CA750V

50-60Hz1分钟

14

卡接

磷铜:镀金

5

接触电阻

<10MΩ

15

 V 卡接线次数

 ≥80 次

6

绝缘电阻

>100MΩ

16

插座可重插拔

≥750 次

7

工作温度

-25℃-105℃

17

连接器外壳塑胶

尼龙 PA66

8

贮存温度

-25℃-85℃

18

阻燃等级

V-O 级

9

大气压力

(86-106)KPa

19

防水等级

IP67

10

 相对温度

 ≤90%

20

 连接方式

 螺纹快速连接

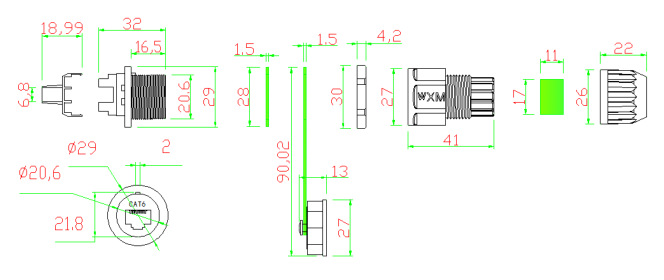

二、外观尺寸描述

1.外形参考尺寸(长×宽×高)(mm):以实物为准(图纸仅供参考)。

WXM-161系列  网络防水连接器

                                组装式前面板安装母座

 undefined

 undefined

WXM-161系列  网络防水连接器

(面板插座RJ45母座 前板安装 单头防水)



 undefined



 undefined

三、产品排线图

WXM-161系列  网络防水连接器

(法兰座RJ45母座 前板安装 单头防水)

 undefined

 undefined
