JYP-25/15加油卷盘
产品: 浏览次数:367JYP-25/15加油卷盘
单价: 面议
最小起订量:
供货总量:
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2021-07-09 10:26

详细信息

JYP-25/15加油卷盘

  JYP--25/15型加油卷盘是对各种油液进行输油的主要装置,在设定的长度(≤15米)范围内,将输油软管随意拉出需要长度进行加油,加油后,又能自动卷回软管的装置。它广泛应用于机场、码头、油库等场所,为飞机、车辆、船舶的加油提供简便、迅捷而又可靠的手段,是国内外先进的输油装置之一。
  一、 主要技术指标
  1. 通径:                    25mm
  2. 输油软管拉展长度:        ≤15m
  3. 输油工作压力:            ≤0.6Mp
  4. 接口内径:               Z1”
  5. 底座安装尺寸:           175×400
  6. 重量:                   48Kg
  二、 结构原理
  本装置主要有支架、轴、阀体、盘、输油软管、发条、棘轮机构等组成。加油时,拉展输油软管时,阀体、盘等进行顺时针方向转动,发条随之收紧,因而当加油完毕后能自动卷会输油软管,此时阀体、盘等逆时针方向旋转。
  1.支架
  2.轴
  3.阀体
  4.盘
  5.输油软管
  6.发条
  7.棘轮机构

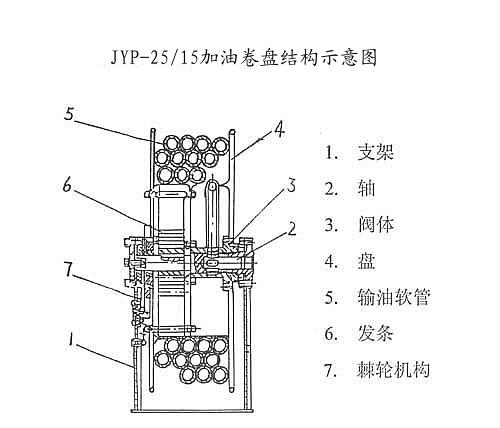

  结构示意图:
