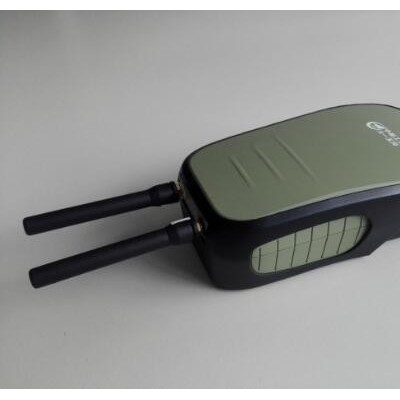

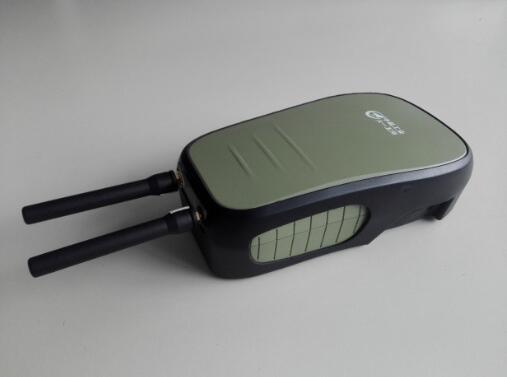

便携式ADS-B终端

便携手持式ADS-B终端是一种能够独立运行的机载电子设备，主要完成ADS-B OUT功能。它通过S模式间歇广播向周围飞机和地面站发出飞机识别信息（ID）、经纬度、高度、速度、航向等信息。邻机1090ES接收设备和1090ES地面站接收广播信息，并显示该飞机飞行航迹，实现飞行态势监视。

产品功能

a)    监视信息广播：便携式ADS-B终端通过1090MHz间歇广播向周围飞机和地面站发出飞机识别信息（ID）、经纬度、高度、速度、航向等信息，在邻机和地面站显示该飞机飞行航迹，实现飞行态势监视。
b)    参数设置：可进行S模式地址、飞行标识代码、飞机类型等参数的设置。
c)    自检测：具有自检测功能，能执行上电自检测、周期检测和人工启动自检测。

外部交联接口

1）    电源输入接口，外接输入电压范围为直流9V到36V；
2）    测试接口，用于软件加载、设备维护和测试工作；
3）    与全向天线的射频接口，用于发射1090ES ADS-B报文消息，采用F-SMA形式；
4）    与GNSS天线的射频信号接口，用于接收GPS系统的射频信号，采用F-SMA形式。

数据更新率

通用航空ADS-B终端广播空中位置、地面位置、空中速度、飞行标识、目标状态、飞机操作状态等各类1090ES消息，各类消息的发射速率如下表所示。
